AGM-84 Harpoon je protilodná strela do každého počasia, strieľajúca za horizont, od McDonnell Douglas (teraz Boeing). Jej schopnosť nízkeho letu nad hladinou mora, aktívneho radarového navádzania a dizajnu hlavice jej zaručuje vysokú šancu prežitia a efektivity. Je nesená Blokmi 40, 40 EAF, 52+ EAF, KF-16, F/A-18, F-15K a AV-8B+.

Ak je zvolená strela Harpoon , ”AG84” je zobrazené vedľa OSB 6 a naľavo je zobrazený počet nesených striel.

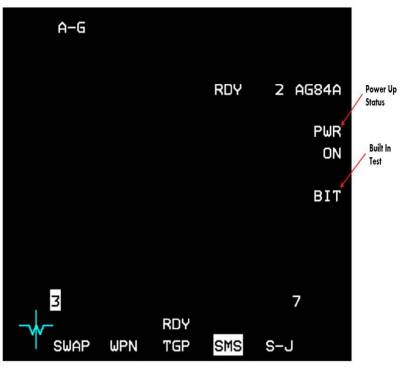

Missile Power: Strela sa zapne stlačením OSB 7. Každý Harpoon musí byť zapnutý zvlášť. Keď je strela zapnutá tak zostáva zapnutá pokým nieje vypnutá na POWER OFF , nevyjdeme z A-G módu alebo nezvolíme iný typ výzbroje. Strela nemusí byť zapnutá pri nastavovaní parametrov ale musí byť zapnutá pred odpálením.

Built In Test: Nápis BIT sa zobrazí pri OSB 8 keď sa strela zapne. Stlačením OSB 8 sa vykoná BIT na zvolenej strele. BIT trvá niekoľko sekúnd a počas neho je nápis BIT vysvietený. Po ukončení BIT testu sa dolu zobrazia príslušné znaky, ak bol test úspešný tak sa zobrazí číslo daného podvesu, inak to bude „F“ pre zlyhaný test, „D“ pre zníženú funkčnosť alebo „H“ nefunčný.

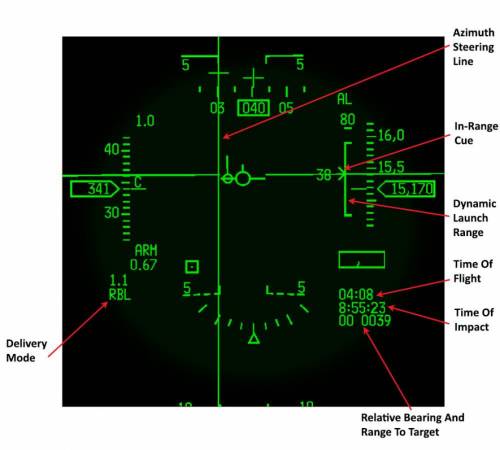

HUD Harpoon Symbology: V RBL móde na pravej strane HUDu ukazovateľ Harpoon dynamic launch zone (DLZ), (the DLZ nie je zobrazené v BOL alebo LOS móde). Hneď naľavo od šípky DLZ je zobrazená momentálna vzdialenosť od cieľa v námorných míľach. Smer a vzdialenosť k cieli je zobrazená v spodnom pravom rohu HUDu. Nad tým je predpokladaný čas zásahu strely. A nad časom zásahu je doba letu strely. V BOL a LOS móde ASL (Azimuth steering line) nieje zobrazená, nie je tam TD-Box ani DLZ mierka.

RBL mód sa používa keď je pozícia cieľa dobre známa. Harpoon v RBL móde sa vypustí na SPI pozíciu a bude hľadať cieľ v SPI oblasti podľa zvoleného vyhľadávacieho vzorca.

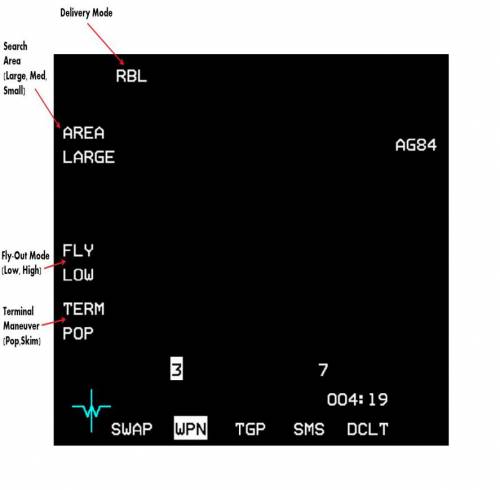

Harpoon Search Area Size: Veľkosť vyhľadávacej oblasti je prístupná iba v RBL móde pri OSB 20 a prikazuje strela vzdialenosť začatia vyhľadávania od SPI. Small a Medium sú odporúčané používať ak je v oblasti skupina lodí a chceme sa niektorým vyhnúť. Large je nastavená v základe.

Harpoon Fly-Out Mode: Fly out mód (mód odletu strely) sa prepína s OSB 18, v RBL a BOL módoch a po odpálení Harpoon poletí podľa low alebo high profilu podľa zvoleného (HIGH alebo LOW). Aj keď zvolíte High, Harpoon sa prepne na low po určitej odletenej vzdialenosti.

Harpoon Terminal Maneuver: Možnosť zvolenia konečného manévru strely sa prepína pomocou OSB 17 v RBL a BOL módoch a strela vykoná zvolený manéver v konečnej fáze letu. POP znamená že strela pred cieľom vystúpa a zasahuje ho šikmo zhora a SKIM zasahuje cieľ priamo z vodorovného letu. Pri POP bude strela ťažší ciel pre protivzdušnú obranu lode.

Harpoon Delivery Mode: Spôsob doručenia strely sa prepína pri OSB 1, možnosti sú RBL, BOL a LOS.

RBL mód postup:

1. Zvoľte podves z ktorého chcete Harpoon odpáliť.
2. Zvoľte určený steerpoint a presuňte SPI podľa potreby, aby bol čo najbližšie k pozícii cieľa.
3. Zvoľte parametre strely podľa potreby na WPN stránke. (Search area, fly out mód, terminal maneuver).
4. Zapnite strelu a počkajte keď bude pripravená- RDY.
5. Skontrolujte na HUDe že strela je v dosahu.
6. Držte pickle pokým sa strela neodpáli.

BOL mód sa používa, keď vieme smer k cieľu ale nepoznáme vzdialenosť. V BOL móde nenastavujeme search area. Po odpálení strela sleduje smer, ktorý sledovalo lietadlo v momente odpalu (Boresight). Po určitej chvíli strela zapne svoj radar a začne hľadať cieľ najbližšie k jej letovej dráhe.

BOL mód postup:

1. Zvoľte podves z ktorého chcete Harpoon odpáliť.
2. Nasmerujte lietadlo k cieľu.
3. Zvoľte parametre strely podľa potreby na WPN stránke. (fly out mód, terminal maneuver).
4. Skontrolujte na HUDe že strela je v dosahu.
5. Držte pickle pokým sa strela neodpáli.

LOS mód je v podstate núdzový mód ktorý sa väčšinou používa ak kvôli nejakej poruche nevieme použiť RBL alebo BOL mód. V LOS móde po odpálení strela sleduje smer, ktorý sledovalo lietadlo v momente odpalu (Boresight) a začne vyhľadávať cieľ ihneď po odpale. Strela sa zamkne na prvý cieľ ktorý zaznamená radarom.

WPN stránka: V LOS móde všetky možnosti sú odstránené z WPN stránky a strela použije základné nastavenia na nájdenie cieľa po odpálení.

LOS mód postup:

1. Zvoľte podves z ktorého chcete Harpoon odpáliť.
2. Zvoľte LOS mód.
3. Nasmerujte lietadlo na predpokladaný smer k cieľu.
4. Zapnite strelu a počkajte keď bude pripravená- RDY.
5. Držte pickle pokým sa strela neodpáli.
